产品说明

Renz®Elast-8882HC热固化聚氨酯粘接胶是一种单组分热固化聚氨酯胶，加热后快速固化，具有良好的密封性能和内聚力， 对被粘基材无腐蚀，无污染，对环境无污染，与金属、玻璃等多种基材粘接性较好。

产品特征

●  高温烘烤固化不起泡。

●  与钣金基材粘接性较好，强度较高。

●  不含硅酮，与电泳相容性好。

包装信息

●  400ml/支，软包

●  600ml/支，软包

主要用途

客车车身钣金电泳前的粘接与密封。

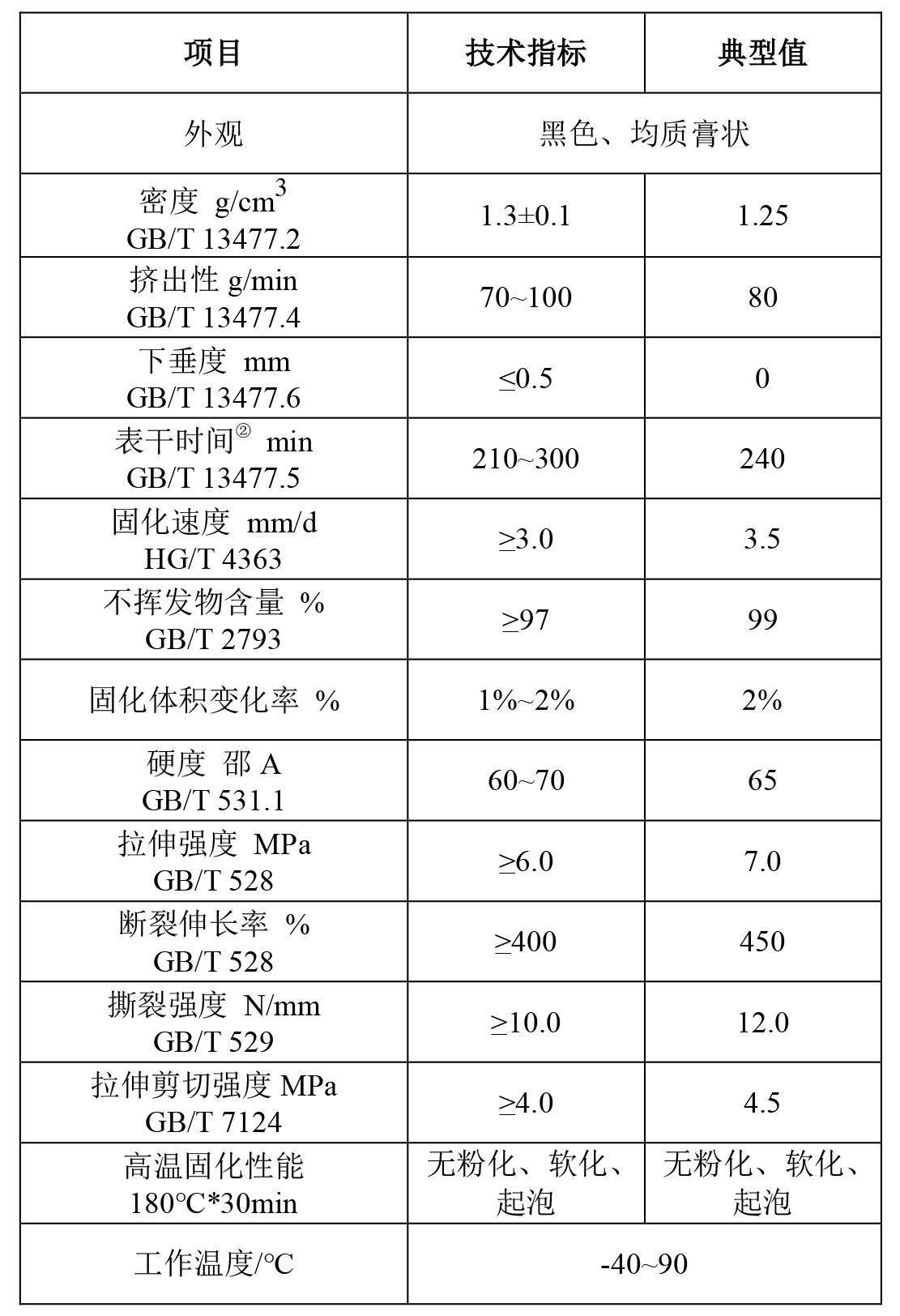

技术参数

①在 23±2℃、50±5%RH下的检测数据。

②环境温湿度的不同表干时间测试值会有所差异。

使用说明

 ● 为了保证粘接效果及产品与基材的相容性，事先应在实际的基材和环境下做试验。

 ● 烘烤温度对8882HC固化后的力学性能及粘接效果影响较大， 建议高温固化环境160～180℃，烘烤时间20-30min（Keep Time）。温度不得超过 200℃，温度过高或烘烤时间过长将导致胶体分解，可能导致粘接失效。

 ● 由于脱脂液、磷化液以及电泳液等与韧驰 8882HC 直接接触的电泳工艺相关物质的成分配比会因厂家不同而存在差异，需事先进行相容性试验，需注意涂层的厚度和硬度，油漆脆性会降低胶的弹性并导致漆层开裂。

 ● 韧驰 8882HC 可作为一般性的结构粘接，针对有高强度、高位移的应用部位，需结合其他高强度结构性固定方式进行结构固定以满足应用要求。

 ● 环境温度和湿度对胶表干及固化影响较大，建议施工环境温度5～35℃，湿度50～70%RH。

 ● 为达到较好的粘接效果，理想的被粘基材表面为清洁干燥，无灰尘、油污及水渍，与活化剂1001和底涂剂1002A配合使用 粘接效果更佳。

 ● 未完全固化的硅酮胶和硅烷封端改性胶、酒精以及含酒精的溶剂会阻碍韧驰8882HC的正常固化，应防止两者直接接触。

● 施工方法可参照施工说明或咨询我司技术人员。

清理

 ● 未固化的8882HC可用清洗剂1001或适当的溶剂从工具或设备上除掉，固化后则只能用机械的方法将其除去，表面清洁处理。

安全注意事项

 ● 远离儿童存放。

 ● 避免与眼睛、皮肤接触。不慎与皮肤接触，先用布擦拭，再用肥皂清洗；不慎与眼睛接触，在用大量清水冲洗后尽快就医。

运输贮存

 ● 运输：防潮，防雨淋，防晒，防高温，远离热源，小心轻放， 禁止挤压碰撞。

 ● 贮存：密封并贮放在低温、干燥处，建议贮存温度5~25℃、湿度≤50%RH。

 ● 贮存期：9个月。
